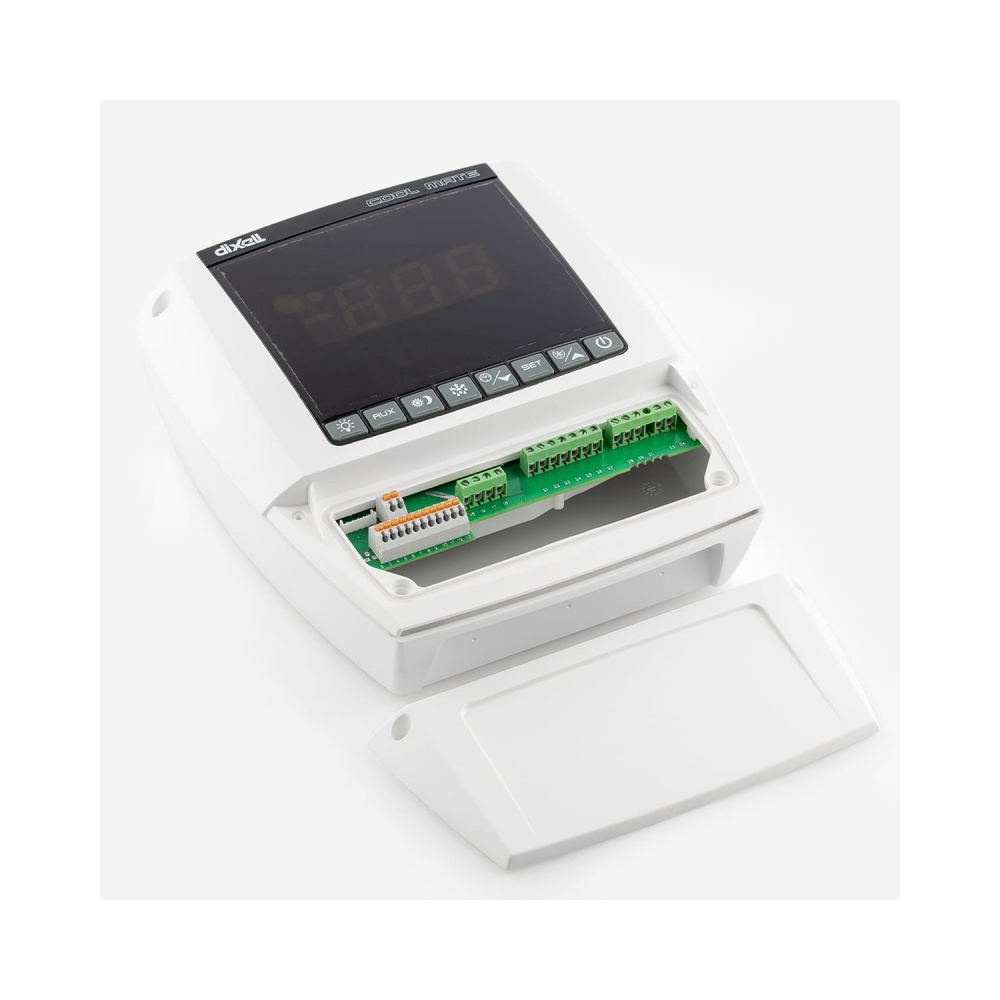

Tablou electric Dixell XLR170-5N1C3 pentru camere frigorifice

Tablou electric Dixell XLR170-5N1C3 pentru camere frigorifice este un controler electronic profesional dedicat aplicațiilor de refrigerare cu temperaturi medii și joase. Modelul XLR170 este utilizat pentru comandă, reglaj și monitorizare în camere frigorifice, vitrine frigorifice, depozite frigorifice, echipamente HoReCa și instalații frigorifice comerciale sau industriale.

Dixell XLR170 face parte din gama Coolmate și este construit pentru aplicații în care este necesară gestionarea completă a funcțiilor principale ale instalației frigorifice: compresor, degivrare, ventilatoare evaporator, lumină, alarmă și ieșire auxiliară. Este o soluție potrivită pentru montaj în tablou electric sau pe perete, cu interfață frontală clară, afișaj LED și parametri configurabili pentru adaptarea la aplicația reală.

✅ Specificații principale

- Produs: tablou electric / controler electronic pentru refrigerare
- Brand: Dixell
- Model: XLR170-5N1C3
- Gama: Coolmate XLR170
- Aplicație: camere frigorifice, unități de refrigerare, depozite frigorifice
- Regim utilizare: temperaturi medii și joase
- Control compresor: da
- Control degivrare: da
- Tip degivrare: electrică, termostatică sau cu gaz fierbinte, în funcție de configurare
- Control ventilatoare evaporator: da
- Control lumină: da
- Control alarmă: da
- Ieșire auxiliară: da
- Funcție congelare rapidă / ciclu continuu: da
- Funcție Energy Saving: da
- Funcție Day & Night: disponibilă pentru modelele cu RTC
- Programare cicluri de degivrare: până la 8 cicluri zilnice pentru modelele cu RTC

✅ Intrări și ieșiri

- Relee ieșire: 6 relee pentru modelul XLR170
- Intrări sonde: 3 sonde NTC sau PTC
- Sondă 1: control temperatură cameră
- Sondă 2: control temperatură sfârșit degivrare pe evaporator
- Sondă 3: afișare / auxiliară, în funcție de configurare
- Intrări digitale: 2 intrări configurabile, contacte libere de potențial
- Intrare ușă: da, configurabilă
- Intrare presostat / alarmă externă / Energy Saving / On-Off la distanță: în funcție de parametrizare
- Ieșire serială standard: TTL
- Conectare Modbus-RTU: prin modul TTL/RS485
- Programare parametri: prin tastatură sau Hot Key

✅ Date tehnice

- Alimentare: 230Vac 50/60Hz ±10% sau 110Vac 50/60Hz ±10%, în funcție de versiune
- Putere absorbită: maximum 10VA
- Afișaj: LED roșu, 3 digiți
- Înălțime afișaj: 30,5 mm
- Carcasă: ABS auto-stingător

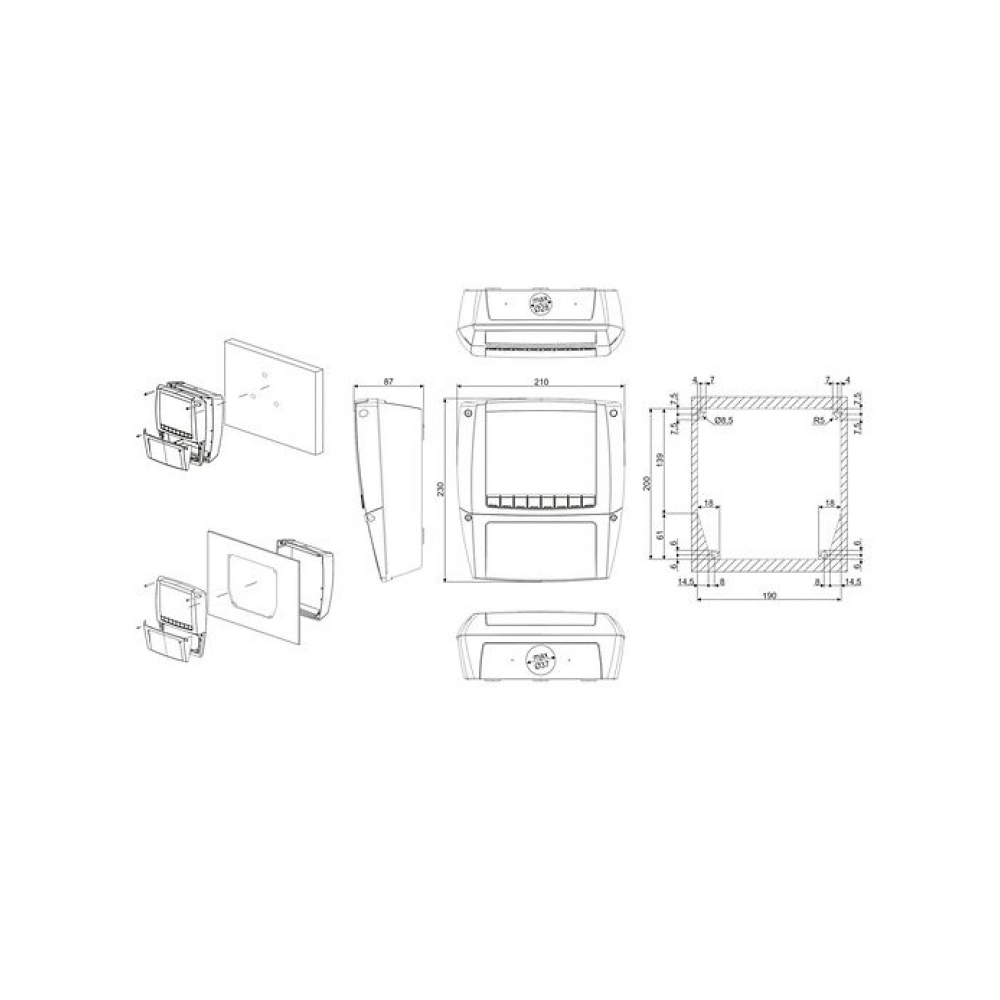

- Dimensiuni frontale: 210 x 230 mm
- Adâncime: 87 mm
- Grad protecție frontală: IP65
- Montaj: în tablou sau pe perete
- Conexiuni: blocuri terminale pentru cabluri până la 2,5 mm²
- Temperatură de funcționare: 0…60°C
- Temperatură de stocare: -25…60°C
- Umiditate relativă: 20…85%, fără condens
- Domeniu măsurare sonde NTC: -40…+110°C
- Rezoluție: 0,1°C / 1°C / 1°F, selectabilă
- Acuratețe la 25°C: ±0,5°C ±1 digit
- Memorare date: EEPROM
- Protocol comunicație: Modbus-RTU prin interfață compatibilă

✅ Relee de ieșire

- Releu compresor: SPST 20(8)A, 250Vac
- Releu lumină: SPST 16(3)A, 250Vac
- Releu ventilatoare: SPST 8(3)A, 250Vac
- Releu degivrare: SPDT 16(3)A, 250Vac
- Releu alarmă: SPDT 8(3)A, 250Vac
- Releu auxiliar: SPST 20(8)A, 250Vac

✅ Funcții de control

- Reglaj temperatură cameră frigorifică
- Pornire și oprire compresor în funcție de set point și diferențial
- Control degivrare pe interval, Smart Defrost sau RTC, în funcție de configurare
- Control sfârșit degivrare pe temperatură evaporator
- Control ventilatoare evaporator în funcție de compresor, degivrare și temperatură evaporator
- Control lumină cameră frigorifică
- Funcție alarmă ușă deschisă
- Alarmă temperatură ridicată / scăzută
- Alarmă sondă defectă
- Alarmă presostat
- Alarmă externă generală sau gravă
- Posibilitate de conectare la sistem de monitorizare prin Modbus-RTU

✅ Aplicații recomandate

- Camere frigorifice de refrigerare
- Camere frigorifice de congelare
- Vitrine frigorifice comerciale
- Depozite frigorifice
- Echipamente frigorifice HoReCa
- Magazine alimentare și supermarketuri
- Unități frigorifice ventilate
- Instalații frigorifice comerciale și industriale
- Sisteme frigorifice cu degivrare electrică sau gaz fierbinte

✅ Recomandări tehnice

- Se recomandă configurarea parametrilor în funcție de aplicația reală: refrigerare, congelare, tip degivrare, tip ventilatoare și tip sonde.
- Pentru camere frigorifice cu ușă, intrarea digitală poate fi folosită pentru contact de ușă, cu logică de oprire ventilatoare și/sau compresor.
- Pentru protecția instalației, se recomandă verificarea curenților consumatorilor conectați la fiecare releu.
- Pentru sarcini mari se recomandă utilizarea contactorilor sau releelor externe potrivite.
- Pentru integrare în monitorizare, se poate utiliza comunicația prin TTL/RS485 și protocol Modbus-RTU, în funcție de configurația instalației.
- Programarea trebuie realizată de personal tehnic familiarizat cu automatizările frigorifice Dixell.

⚠️ Atenționări

- Produsul trebuie instalat și configurat doar de personal calificat.
- Verificați tensiunea de alimentare înainte de conectare.
- Deconectați toate alimentările electrice înainte de orice intervenție.
- Nu depășiți curentul maxim admis pe relee.
- Firele sondelor trebuie separate de cablurile de putere, alimentare și ieșiri.
- Evitați expunerea controlerului la apă, condens, vibrații puternice, gaze corozive, murdărie sau umiditate excesivă.
- În aplicații industriale sau cu sarcini inductive se recomandă folosirea filtrelor corespunzătoare.
- Controlerul trebuie utilizat doar în aplicațiile pentru care a fost proiectat.
