Agregat frigorific Cubigel CMS34TB3N, R404A, H/MBP, 220–240 V

Agregatul frigorific Cubigel CMS34TB3N este o soluție compactă pentru instalații comerciale de refrigerare care funcționează în regim H/MBP. Este echipat cu compresorul ermetic alternativ Cubigel CMS34TB_N, compatibil cu agentul frigorific R404A și alimentare monofazată 220–240 V / 50 Hz.

La temperatura de evaporare de –10°C, agregatul dezvoltă o putere frigorifică estimată de 2.992 W, în condițiile ASHRAE indicate de producător. Această valoare este calculată prin interpolare între capacitatea de 2.459 W la –15°C și capacitatea de 3.524 W la –5°C.

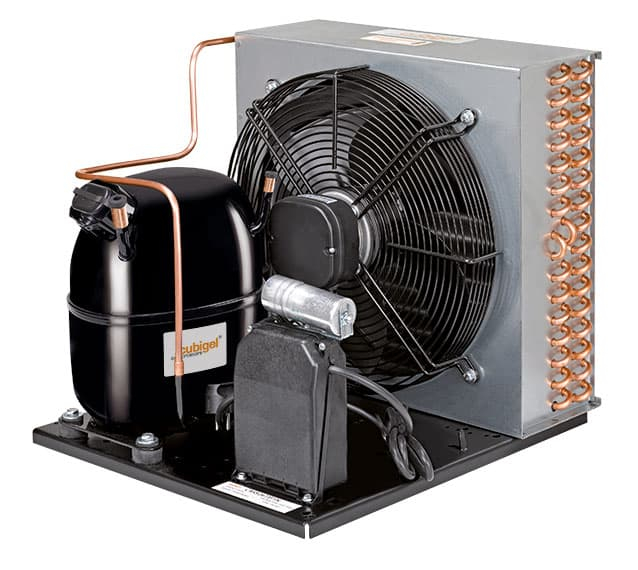

Configurația CMS34TB3N include compresor, condensator cu tuburi din cupru și aripioare din aluminiu, ventilator axial, rezervor de lichid și robineți de serviciu. Ansamblul este montat pe un șasiu metalic și poate fi integrat într-un sistem frigorific profesional complet.

✅ Specificații frigorifice

• Producător: Cubigel Compressors
• Tip produs: agregat frigorific / unitate de condensare
• Model comercial: CMS34TB3N
• Model compresor: CMS34TB_N
• Agent frigorific: R404A
• Regim comercial: H/MBP
• Regim compresor conform fișei: HBP
• Domeniu temperatură de evaporare: –15°C până la +10°C
• Putere frigorifică la –10°C: aproximativ 2.992 W
• Dispozitiv de expansiune: tub capilar sau ventil de expansiune
• Răcire compresor: cu ventilator
• Temperatură ambiantă maximă: 43°C
• Putere electrică absorbită la punctul nominal: 2.461 W
• COP nominal: 1,95 W/W
• EER nominal: 1,67 kcal/Wh
• Curent nominal la punctul ASHRAE: 12,07 A

Condiții de referință pentru valoarea de 2.992 W

• Temperatura de evaporare: –10°C
• Temperatura de condensare: +55°C
• Temperatura lichidului: +46°C
• Temperatura gazului aspirat: +35°C
• Temperatura ambiantă: +35°C
• Alimentare: 220 V / 50 Hz

Valoarea de 2.992 W este interpolată pe baza tabelului oficial de performanță și trebuie tratată ca valoare tehnică orientativă.

✅ Capacitate frigorifică

Valorile oficiale de la –15°C, –5°C, +5°C, +7,2°C și +10°C sunt declarate în fișa producătorului. Valoarea de la –10°C este calculată prin interpolare liniară.

✅ Date compresor

• Model compresor: Cubigel CMS34TB_N
• Tip: compresor ermetic alternativ
• Cilindree: 34,42 cm³
• Putere nominală: 1 5/8 HP
• Alezaj: 42,86 mm
• Cursă piston: 23,85 mm
• Tip ulei: ester
• Vâscozitate ulei: ISO VG 46
• Cantitate ulei: 700 cm³
• Tip motor: CSR
• Răcire: ventilată

✅ Specificații electrice

• Alimentare: 220–240 V / 50 Hz
• Număr faze: monofazat
• Domeniu tensiune admis: 198–255 V
• Tip motor: CSR
• Curent nominal: 12,07 A
• Curent maxim continuu MCC: 17,50 A
• Curent rotor blocat LRA: 41 A
• Rezistență înfășurare principală la 25°C: 1,38 Ω
• Rezistență înfășurare pornire la 25°C: 4,58 Ω

✅ Condensator și ventilator

• Tip condensator: cupru-aluminiu
• Model condensator: 14T 4R
• Număr ventilatoare: 1
• Diametru paletă: 300 mm
• Unghi paletă: 27°
• Putere motor ventilator: 85 W
• Alimentare ventilator: 230 V / 50–60 Hz

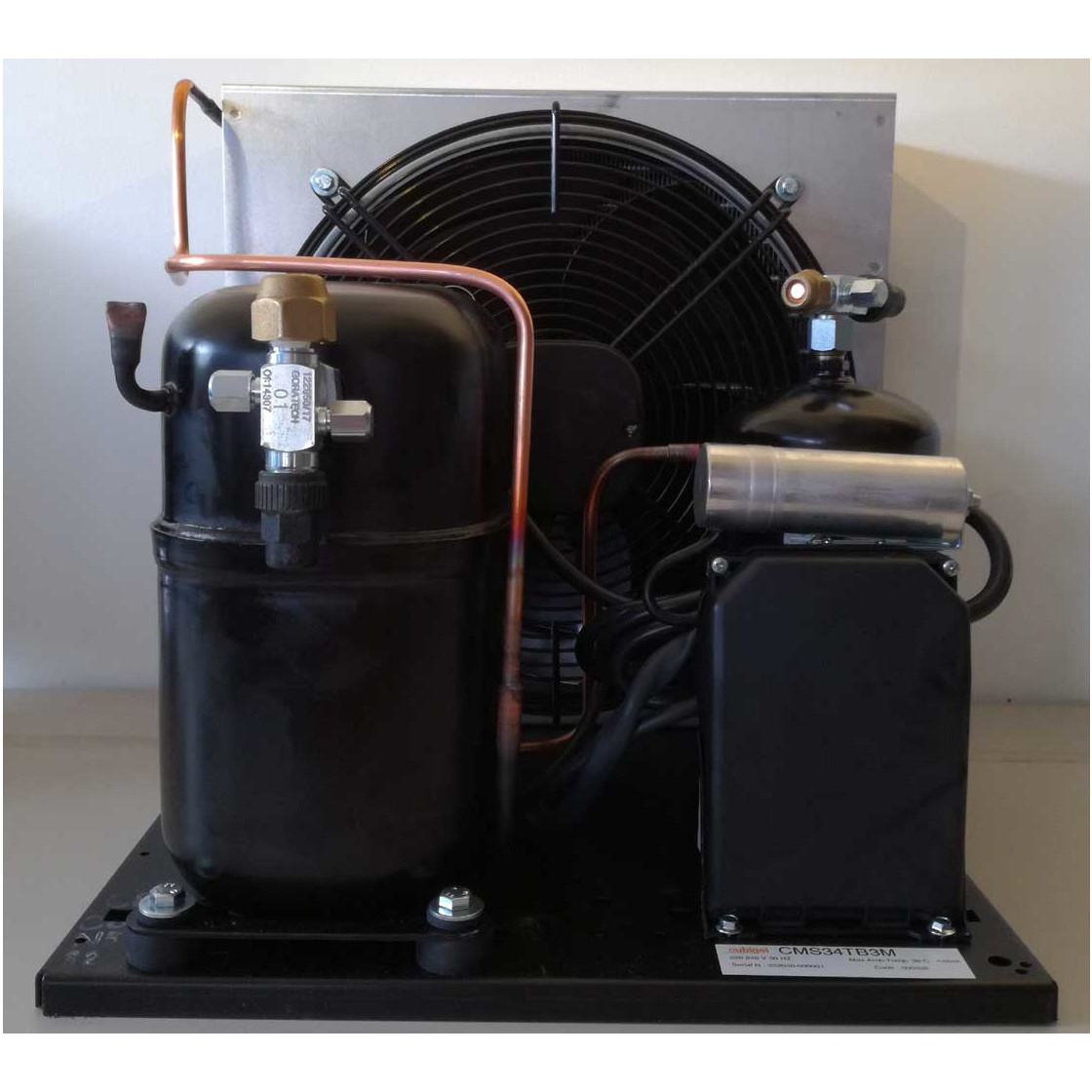

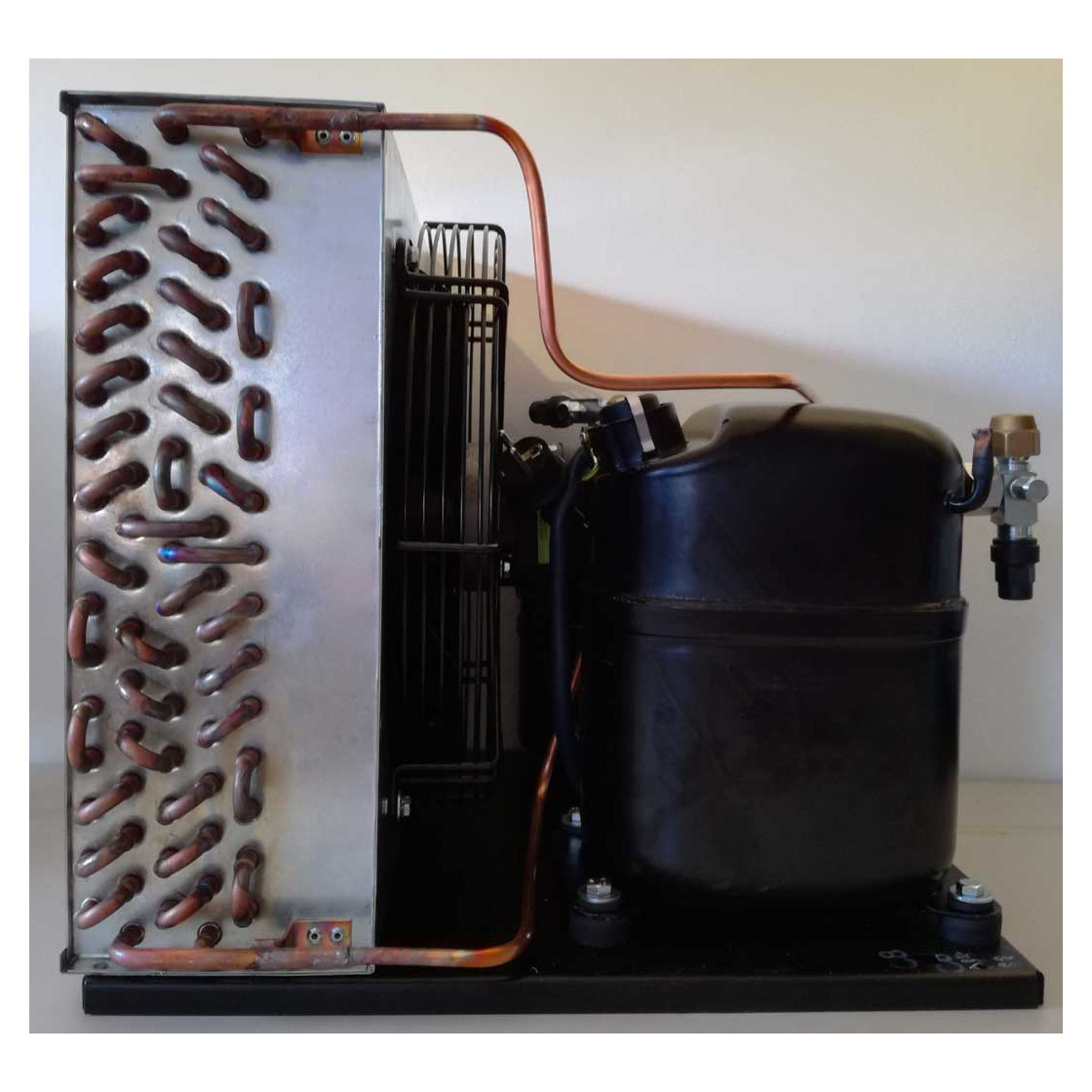

✅ Configurația agregatului CMS34TB3N

• Compresor Cubigel CMS34TB_N
• Condensator ventilat
• Ventilator axial
• Rezervor de lichid
• Volum rezervor: 2,4 litri
• Robinet de serviciu pe aspirație
• Robinet de serviciu pe refulare
• Racord aspirație: 5/8"
• Racord refulare: 3/8"
• Șasiu metalic de susținere

Versiunea 3 nu include în mod standard presostat. Presostatul este specific versiunii 3P.

✅ Dimensiuni și greutate

• Dimensiuni: 430 × 535 × 374 mm
• Greutate netă: 42,5 kg
• Volum rezervor: 2,4 litri

Aceste date corespund versiunii 3 a agregatului.

✅ Aplicații recomandate

Agregatul frigorific Cubigel CMS34TB3N poate fi utilizat pentru:

• camere frigorifice cu temperatură pozitivă;
• vitrine frigorifice;
• dulapuri frigorifice;
• mese și saladiere frigorifice;
• răcitoare de băuturi;
• echipamente frigorifice HORECA;
• instalații frigorifice comerciale;
• aplicații cu temperatură de evaporare în jurul valorii de –10°C;
• sisteme cu tub capilar sau ventil de expansiune.

✅ Avantaje tehnice

• Putere frigorifică de aproximativ 2.992 W la –10°C
• Compresor Cubigel robust cu motor CSR
• Alimentare monofazată 220–240 V
• Rezervor de lichid de 2,4 litri inclus
• Robineți de serviciu pentru montaj și mentenanță
• Condensator cu tuburi din cupru și aripioare din aluminiu
• Configurație compactă pentru instalații comerciale
• Integrare facilă într-un sistem frigorific profesional

✅ Recomandări tehnice

• Selectați agregatul după capacitatea frigorifică la temperatura reală de evaporare.
• Pentru aplicațiile care funcționează la –10°C, luați în calcul o capacitate frigorifică de aproximativ 2.992 W.
• Verificați temperatura reală de condensare și temperatura ambiantă.
• Asigurați circulația liberă a aerului prin condensator.
• Dimensionați corect ventilul de expansiune, duza, vaporizatorul și conductele.
• Montați un filtru deshidrator și un vizor de lichid compatibile.
• Instalați presostate de joasă și înaltă presiune dacă acestea nu sunt incluse.
• Pentru echivalare, comparați agregatele la aceleași condiții Te/Tc.

⚠️ Atenționări

Agentul frigorific R404A este supus restricțiilor europene F-Gas și nu este recomandat pentru instalații noi. Utilizarea sa este destinată în principal mentenanței, reparației și înlocuirii în sisteme existente compatibile.

• Instalarea trebuie realizată de personal calificat.
• Nu utilizați agregatul în afara domeniului de funcționare.
• Nu depășiți temperatura ambiantă maximă de 43°C.
• Verificați tensiunea de alimentare înainte de pornire.
• Asigurați protecția electrică și împământarea.
• Efectuați probă de presiune, verificarea etanșeității și vidare.
• Nu blocați fluxul de aer prin condensator.
